对APM操作配置数据看板

要对APM操作配置出满足用户监控和分析业务指标需求的数据看板，需要经过以下步骤：

1. 对您的应用部署APM探针。
2. 在基调听云APM产品中为应用配置数据项。
3. 创建APM操作。
4. 配置指标。
5. 配置数据面板。

部署APM探针

请参照3.0探针部署文档，完成APM探针的部署。

说明：APM探针部署需要基调听云技术支持同学配合。

在基调听云APM产品中配置数据项

说明：配置APM数据项需要应用研发人员的配合。

在APM产品可以配置一些数据项，目的是采集业务参数。那么在为APM操作定义采集参数的时候，就可以拿来即用，选择一些数据项来定义为采集参数。

配置数据项的步骤如下：

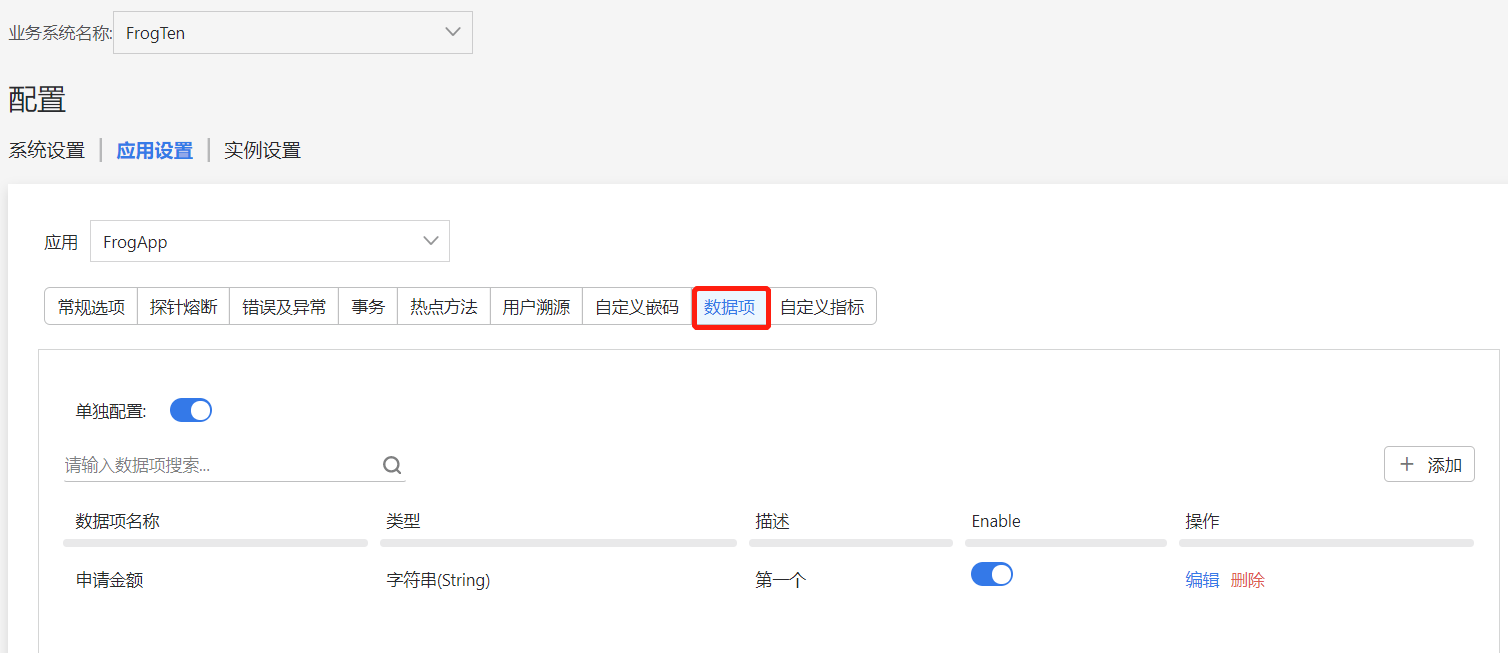

1. 在左侧导航栏中依次选择应用与微服务>配置，然后点击上方的应用设置页签，选择业务系统和应用后，继续点击数据项页签。



2. 点击右上角的添加按钮，进行数据项的配置。

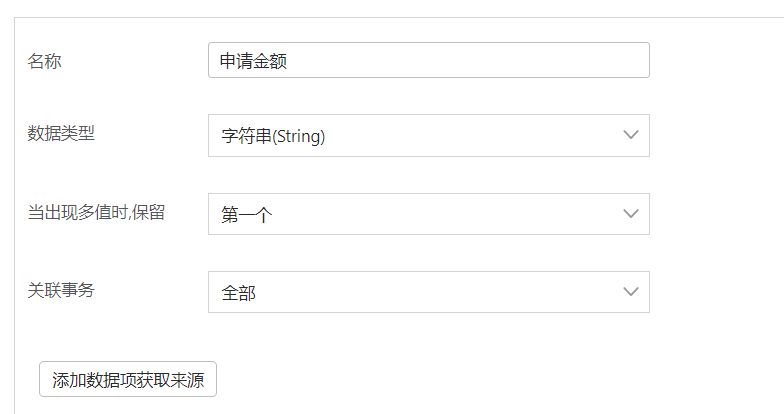

   分别配置名称、数据类型等。

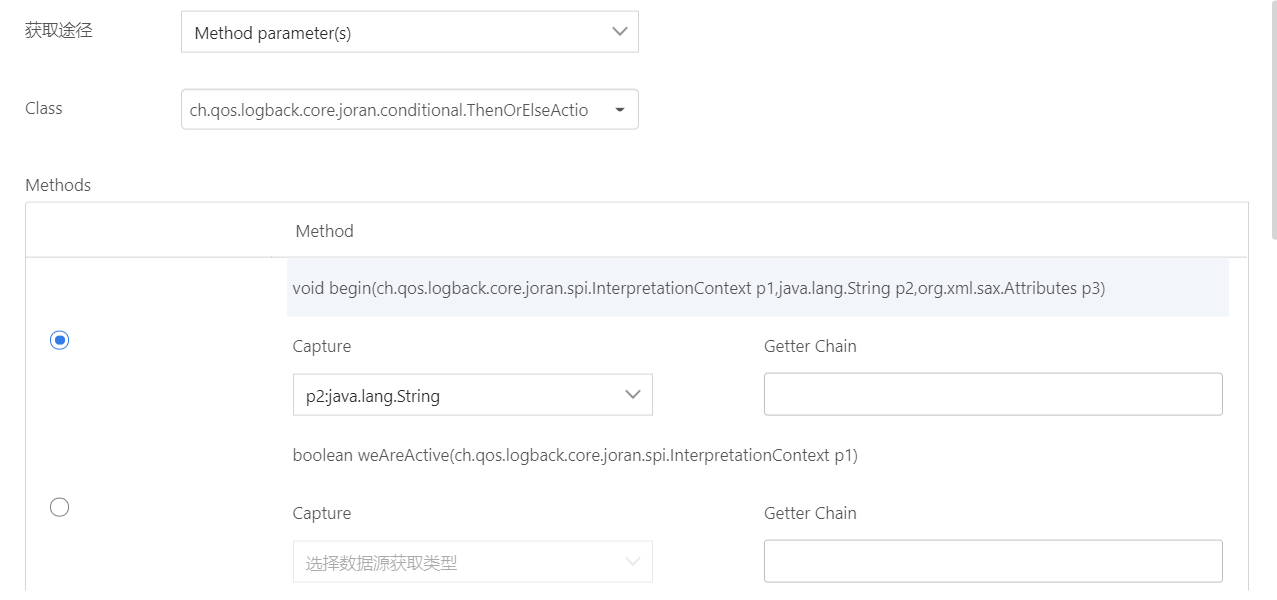

3. 点击按钮添加数据项来源，然后提交。



4. 点击保存按钮完成数据项的配置。

可按照上述步骤为该应用配置多个数据项。

创建APM操作

BPI仅支持手动配置APM操作，需完成以下配置：

1. 定义操作基本配置。

2. 定义操作采集参数和计算参数。

3. 查看操作参数列表。

在导航栏中依次点击业务感知分析>操作列表，点击页面右上角的按钮，选择APM操作进入新建操作页面。

定义操作

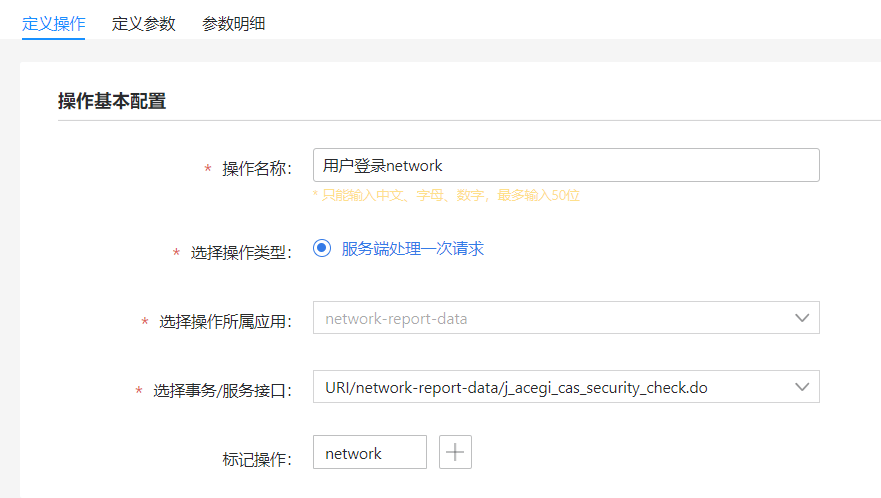

在左上角点击页签，可切换至定义操作页面，配置说明如下：

1. 配置操作名称。

2. 默认选中服务端处理一次请求。

3. 选择操作所属应用。

   可搜索然后给操作选择一个应用，类似操作标签，应用也作为操作的一个属性标签，用于快速查找过滤操作。

4. 选择事务或服务接口。

5. （可选）标记操作。



6. 点击下一步。

定义参数

在操作编辑页面的左上角点击定义参数页签，可切换至定义参数页面。该部分决定了要对定义的操作采集哪些参数。

• 采集参数：从操作获取的请求或URL中直接采集的数据。
• 计算参数：区别于采集参数对请求数据做直接处理，计算参数不直接处理请求数据，而是对采集参数进行加减乘除、条件判断或字符串拼接等处理的输出，是对采集参数的进一步加工以满足复杂多变的数据处理场景。如：
  • 通过采集参数配置参数【出生日期】，再通过计算参数配置参数【年龄】= 当前日期 - 【出生日期】。
  • 通过采集参数配置参数【状态返回码】，再通过计算参数配置参数【用户支付失败原因】，200~余额不足，300~支付失败。
  • 通过采集参数配置参数【姓】和【名】，再通过计算参数拼接为参数【姓名】。

配置步骤如下：

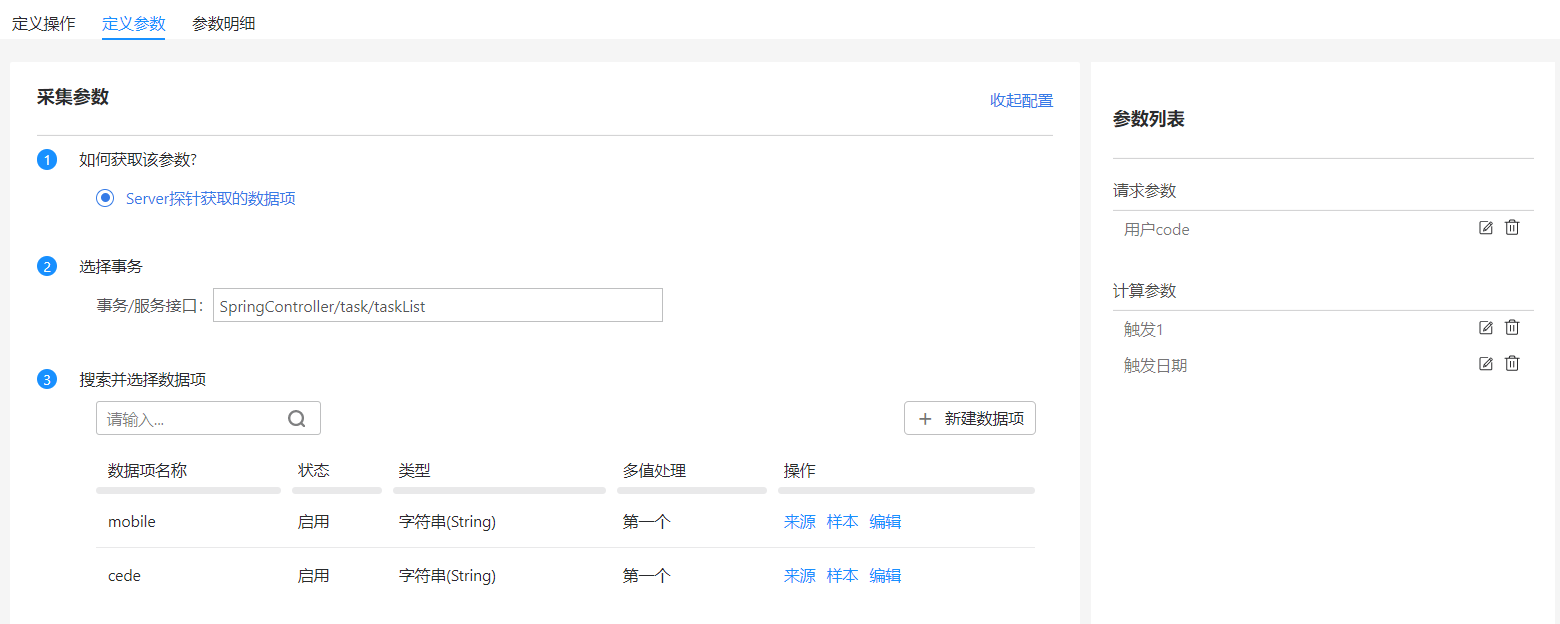

1. 进入定义参数页面，点击采集参数右侧的即弹出参数配置信息。

2. 勾选APM探针获取的数据项。

3. 选择数据项所属的事务。

4. 选择数据项。



5. 添加参数。

   将选择的数据项设置为参数，参数名称和参数类型与数据项保持一致，可修改。

6. 点击保存按钮，保存采集参数配置。

保存的所有采集参数和计算参数会在参数列表中显示。

计算参数

点击采集参数右侧的即弹出参数配置信息，点击可收起配置信息。

• 如何获取参数：在编辑区利用函数对参数进行逻辑运算，获取计算参数。

  • 添加参数：点击切换至参数页签， 展示全部参数包含预置参数和当前操作定义的所有采集参数，点击某个参数即可添加至编辑区。
  • 添加函数：点击切换至函数页签，点击某个函数即可添加至编辑区。
  • 编写代码和校验： 函数使用说明请参见字符串解析，如满足函数的规则，显示“计算有效”，用户可保存参数，否则提示“计算有误”，需修改正确后才可保存参数。

• 添加参数：将函数运算结果设置为参数。

  • 参数名称：支持中文、字母、数字或下划线，最多输入50位。
  • 参数类型：支持采集文本（string）、整型（int）、浮点型（float）和日期（date）四种类型的参数。
  • 参数标签：将配置的参数标记为对应类型的参数标签。
• 重置和保存：操作参数配置完成后，点击即可保存配置，用户可以配置下一个参数。点击刷新计算参数配置页面。

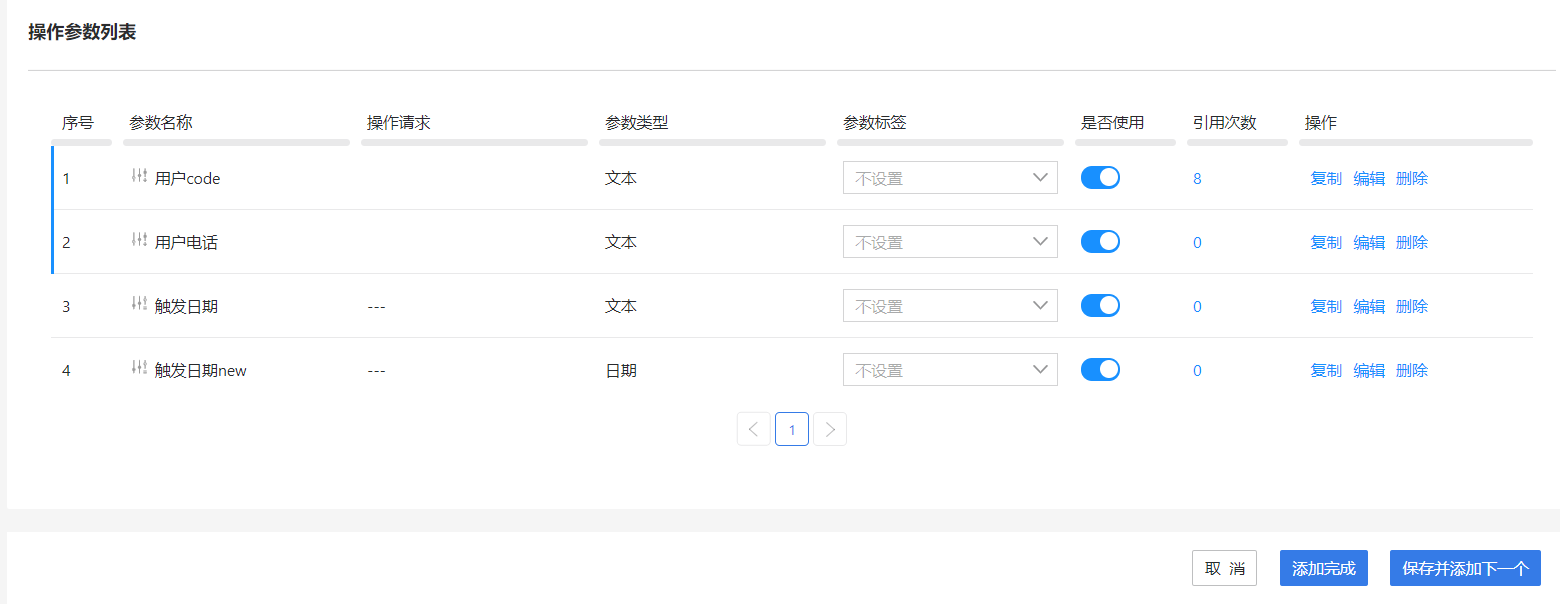

确认参数明细

1. 在参数明细中设置参数使用状态。



2. 点击添加完成按钮，完成APM操作的创建。

配置指标

指标是针对操作或操作参数的度量结果，用户可设置过滤条件也可不设置，指标通常具有一定的业务含义，如“支付成功的销售额”就是对“支付”操作的“订单金额”参数做“求和”度量，且设置过滤条件“支付状态”为“成功”的结果。

定义指标需要以下4个步骤：

新建指标

• 在导航栏中依次点击业务感知分析>配置>数据分析配置，进入数据分析配置页面。
• 点击上方的指标列表页签，选择右上角的新建指标图标。
• 定义指标名称， 默认显示“新增指标”，用户也可以自己定义指标名称，支持输入中文、英文、数字、下划线。指标名称不可重复。

输入公式

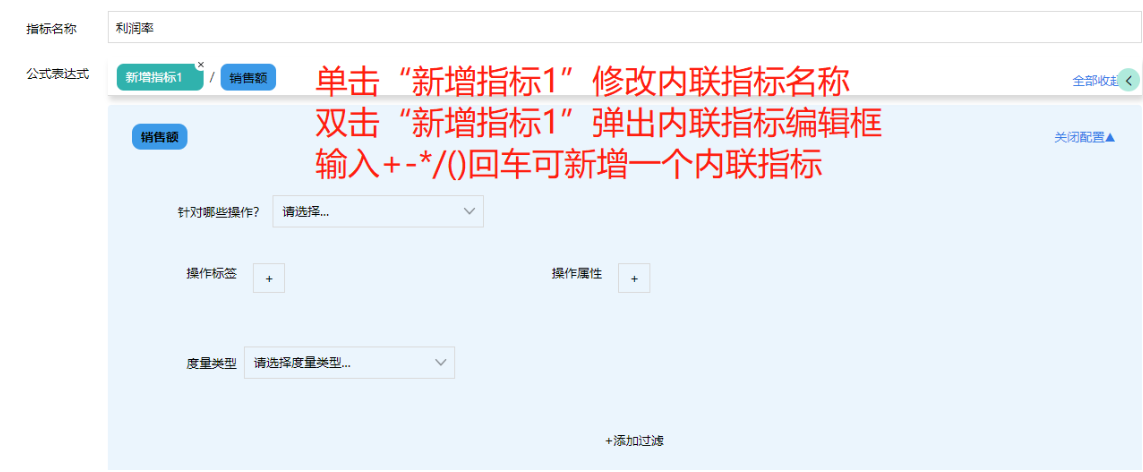

默认显示“新增指标1”，用户可根据需要自定义公式名称，规则如下：

• 单击“新增指标1”可以修改内联指标的名称。
• 用户输入+、-、*、/、(、)，再输入一个名称（中文、英文、数字、下划线），然后回车，例如“销售额”，该名称有新的背景色。
• 双击“新增指标1”或“销售额”可弹出该指标的编辑框，再次双击收起编辑框。
• 点击“全部展示”可弹出上次编辑的指标的编辑框，再次点击“全部收起”则关闭全部编辑框。

定义指标的操作

操作是指标作用的对象，规则如下：

• 支持：全部操作、指定操作、包含、不包含、开始于、结束于、正则匹配7种。

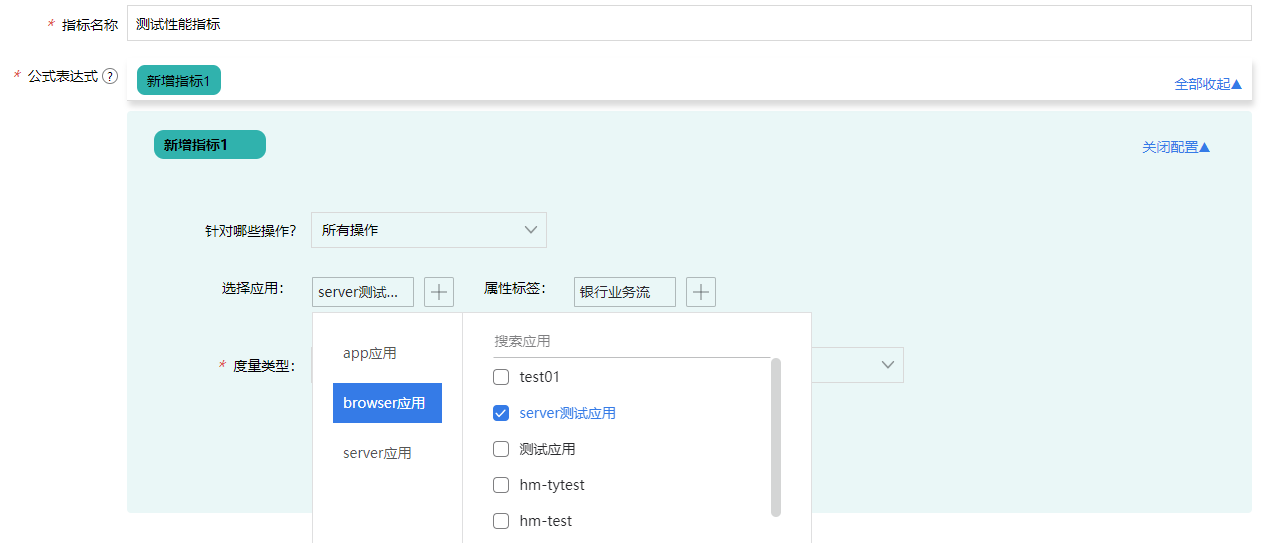

• 当选择全部操作时，可通过应用和属性标签做进一步过滤，如应用选择【server测试应用】，属性标签选择【银行业务流】，则查找的是【server测试应用】和【银行业务流】下的所有操作。

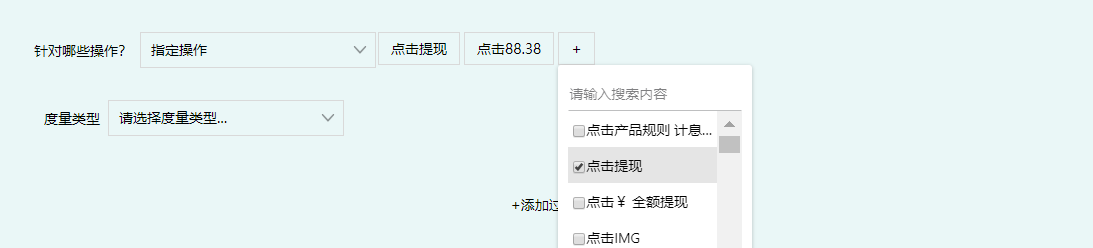

• 当选择指定操作时，弹出搜索框，输入搜索项后，用户可选择某个或某几个操作，且不可再选择属性和标签查找条件。



• 当选择包含/不包含/开始于/结束于/正则匹配时，查找框输入字段，可再选择属性和标签查找条件。

• 3个查找是“且”的关系，如操作名称选择【包含】“按钮”，应用选择【XX应用】，属性标签选择【xxx业务流】，则查找的是XX应用下，XXX业务流内，操作名称包含“按钮”的操作涉及的指标。

定义指标度量

用户想对操作作用的统计方式，支持常规度量和基调听云性能度量2种度量类型。

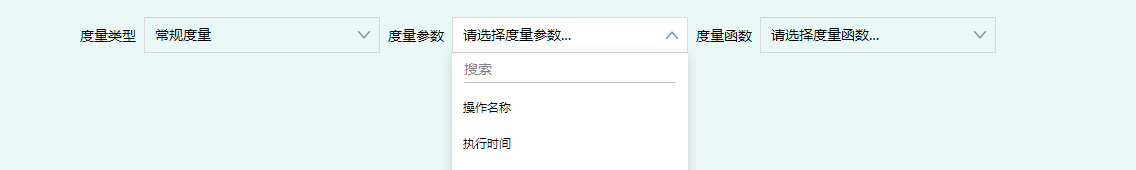

• 选择“常规度量”后，需先选择【度量参数】，选项包括预置参数、参数标签、选中操作的采集参数和计算参数，如果选中多个操作只显示预置和参数标签。

• 【度量函数】包括：平均值、求和、最大值、最小值、计数、去重计数，如果【度量参数】为文本类型，只能选择计数、去重计数。



• 选择“基调听云性能度量”后，性能度量包括：触发次数、报错次数、报错率、活跃用户数、报错用户数、报错用户占比和平均执行时间。如定义指标【XX应用】下的所有操作的“活跃用户数”。

选择过滤

设置操作参数的过滤条件指定指标的作用范围，也可不设置。

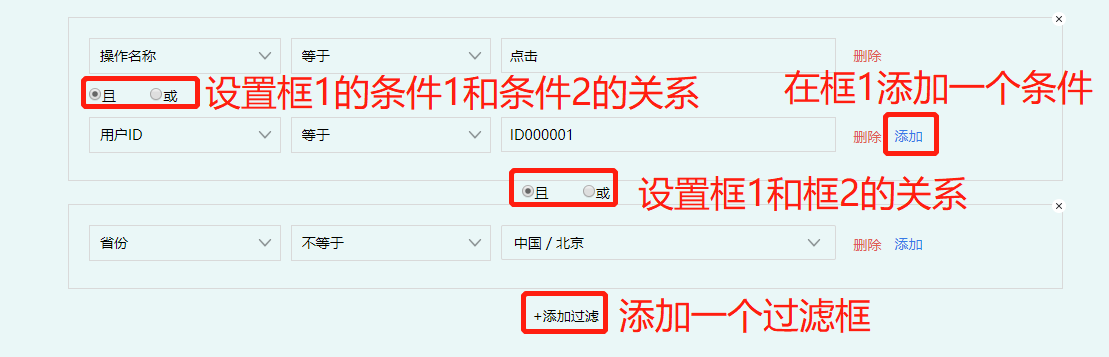

• 点击【添加过滤】后新增一个过滤框，框和框之间的关系通过中间的“且”和“或”设置。

• 点击框内的【添加】后新增一个过滤条件，条件和条件之间的关系通过左边的“且”和“或”设置。

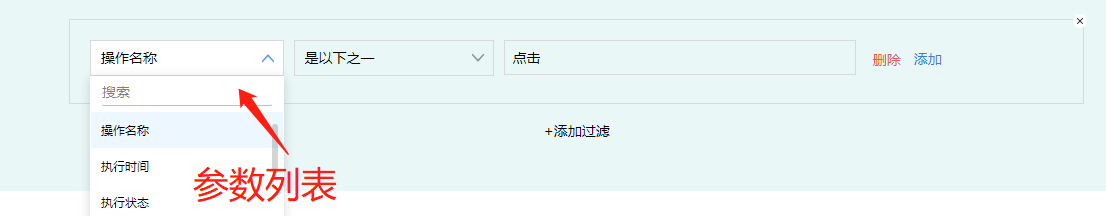

• 参数列表可选择预置参数、批量参数、参数标签、采集参数和计算参数。

• 如果选择一个地域型参数，如“国家”、“省份”、“城市”，可选择条件：等于、不等于、有值、没值、为空、不为空、是以下之一、不是以下之一 ；并在选项框选择地域。

• 如果选择一个可以选择的参数，如“运营商”、“执行状态”、“操作类型”、 “Web应用”、“APM应用”、“APM业务系统”、“App应用”，可选择条件：等于、不等于、有值、没值、为空、不为空、是以下之一、不是以下之一 ；并在选项框选择条件返回值。

• 如果选择一个日期型参数，如“触发时间”、 “会话开始时间”、“探针上传本次action客户端时间戳” ，可选择条件：等于、不等于、介于、大于、大于等于、小于、小于等于；点击选项框可选择时间。

• 如果选择一个数值型参数，如“订单金额”，可选择条件：等于、不等于、介于、大于、大于等于、小于、小于等于、有值、没值、是以下之一、不是以下之一 ；点击输入框可输入匹配数值，多个数值用英文逗号连接。

• 如果选择一个文本型参数，如“操作名称”、“浏览器”，可选择条件：等于、不等于、包含、不包含、开始于、结束于、有值、没值、为空、不为空、是以下之一、不是以下之一 、正则匹配；点击输入框可输入匹配数值，多个数值用英文逗号连接。

点击确定保存指标。

配置数据面板

用户通过自定义度量、自定义过滤和自定义维度组成一个后端查询，再选择合适的可视化图表将想分析的数据展示成一个数据面板即Panel，无需开发即可满足多种分析场景。

要创建一个新的面板，请进行以下操作：

1. 在导航栏中依次点击业务感知分析>即席多维分析，进入数据看板页面。

2. 点击页面左上角的下拉图标，选择数据看板。

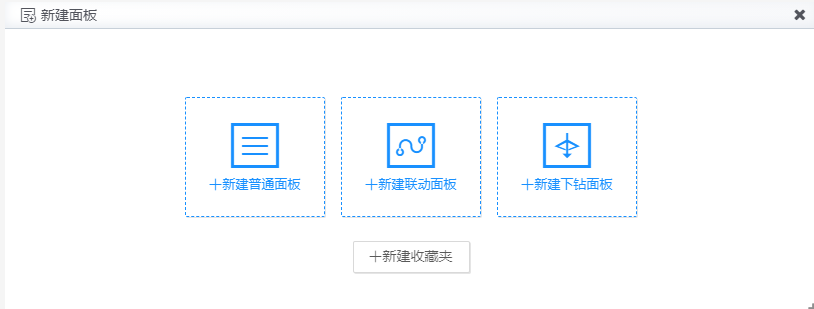

3. 点击页面右上角的的添加面板图标，即弹出面板的编辑框，如下所示：



选择新建普通面板进入面板编辑页面，页面分为以下5个部分：选图表择、自定义参数、自定义度量、自定义过滤、自定义维度。

选择图表

用户选择合适的图表展示要分析的数据，目前支持11种图表展示，每类图表的适用场景如下所示，详细配置方式见使用手册的可视化配置部分。

自定义参数

选择要分析的操作、操作参数或指标，用户可在页面拖拽1项到度量/过滤/维度框中设置。

• 操作，显示用户权限范围内的所有操作名称，如果该操作定义了采集参数、计算参数、批量参数，单击操作的展开按钮可查看其参数。用户也可在搜索框中搜索需要使用的操作。操作可拖入【自定义度量】框中；操作参数可拖入【自定义过滤】和【自定义维度】中。

• 如果【自定义度量】中已拖入指标或操作，点击可过滤出指标相关的所有操作，方便用户使用相关操作的参数；点击可重新切换至显示全部操作。

• 参数，显示全部预置参数和参数标签。用户也可在搜索框中搜索需要使用的参数名称。参数可拖入【自定义过滤】和【自定义维度】中。
• 指标，显示用户权限范围内的所有指标，用户也可在搜索框中搜索需要使用的指标名称。指标可拖入【自定义度量】。

自定义度量

度量指标

面板展示指标数据，用户从【指标】中拖入需要度量的指标，如果没有需要的指标，点击进入指标编辑页面，详细说明见指标配置。

如果用户需要修改指标展示的名称，双击可以修改名称，点击可恢复原指标名称。修改的名称不影响原指标名称。

说明：一个指标只能在【自定义度量】中使用一次。

度量操作

面板展示单个操作的性能数据。点击按钮可选择性能度量方式，包括：活跃用户数、报错影响用户数、报错用户占比、触发次数、报错次数、报错率、响应时间。如果用户需要修改指标展示的名称，双击可以修改名称，点击可恢复原指标名称。

度量操作标签集合

面板展示操作集合的性能数据。点击按钮，可选择操作集合的范围，支持根据应用、自定义标签、所在业务、所在业务流进行操作筛选。点击按钮可选择操作集合的性能度量方式。

说明：App应用、Web应用、APM应用、所在业务、所在业务流和自定义标签6个组之间是逻辑“且”的关系，组内选项之间是逻辑“或”的关系，自定义标签组内为逻辑“且”的关系。

自定义过滤

可拖入参数，包含操作下配置的参数和参数页签下的参数，支持文本、数值和日期类型参数的过滤。

指标自带过滤

当指标被拖入自定义度量后，若指标自带过滤条件，该过滤条件会显示在自定义过滤框中，不可编辑，点击图标可查看指标的过滤配置，过滤条件和指标的颜色一一对应，且只作用于本身。如起购金额大于等于20万的条件只作用于指标【大于20万销售额】，不做用于【批量参数计数】。用户点击可跳转至指标编辑页面查看或编辑过滤。

自定义公有过滤

用户可也以拖入预置参数对【自定义度量】的所有指标进行过滤，如拖入”省份“，定义过滤条件“省份”等于“河北”，即只统计河北省的【大于20万销售额】和【批量参数计数】。

说明：

• 度量一个指标/操作时，自定义过滤可定义操作相关参数、预置参数。
• 度量多个指标/操作时，自定义过滤仅定义预置参数或操作公有的参数标签才能生效。

自定义维度

用来定义指标值的展示维度，默认为触发时间，也可拖入参数，支持文本、数值和日期类型参数，对于数量较多的参数，可通过分组降维。

触发时间作维度

系统默认维度，可用于分析指标随时间变化的规律，适用于Graph、Heatmap；也可选择“按所选时间段”分析指标值的聚合结果，适用于Singlestat、Gauge等。

点击按钮可设置触发时间的展示粒度，选项说明如下：

• 默认全局：按右上角时间范围，展示系统的推荐粒度；详细说明见数据面板。
• 自定义时间粒度：年、月、周、天、小时、分钟。
• 按所选时间段：指标值在触发时间维度聚合成一个点。

点击按钮后弹框提示确认是否删除，确认删除后删除默认维度。

自定义维度

用户可以从参数列表选择参数（参数页签下的参数和操作下配置的参数）拖入自定义维度，分为以下几种应用场景：

• 文本参数作维度：适用于分析不同类型的指标分布，如分析“各省份的销售额分布”，可用“省份”作为维度。

• 数值参数作维度：适用于分析不同参数值下的指标分布，如“分析销售额与年龄的关系”，可用“年龄”作为维度。

  说明：当度量框只有1个指标/操作时，自定义维度可拖入指标/操作使用的操作参数；当度量框有多个指标/操作时，自定义维度只能选择预置参数、批量参数和参数标签。

• 分组作维度：适用于分析指标在某些共同属性的分布特征，用户可先拖入参数，再拖入与参数类型匹配的分组，如“不同年龄的活跃用户数”，可先拖入“年龄”，再拖入年龄分组。

  说明：只能选择与参数类型匹配的分组。

维度钻取

如果用户打开钻取开关，则可以在自定义维度添加多个维度，目前可在Graph、Bar Gauge、Map三类图表设置维度钻取，关闭钻取开关后，系统会自动将多个维度拉平展示。如分析各省份和城市的操作触发次数，以及操作触发次数随时间的变化趋势，可配置以下Panel：

全部配置完成后，点击页面上方的按钮保存，点击左上角的图标退出编辑页面。
